电动卷扬机

 当前位置:首页 - 产品中心 - 卷扬机 - 电动卷扬机

产品介绍

      慢速卷扬机又称之为绞车。工作原理:由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。垂直提升、水平或倾斜曳引重物的简单起重机械。分手动和电动两种,主要以电动为主。

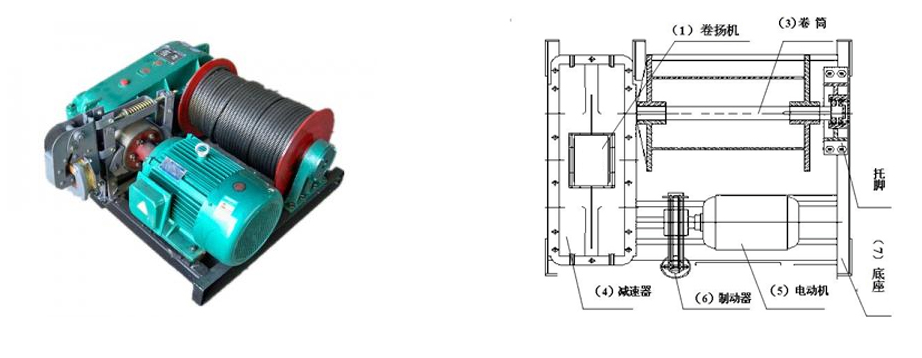

卷筒传动结构本结构采用行星齿轮传动方式,通过联轴器直接带动卷筒转动,并可简易更换报废钢丝绳或改变钢丝绳旋转方向。

制动机构采用电磁盘式制动器, 选用耐磨刹车片,构造简单不需调节间隙,遇断电时制动器能自动快速制动,控制重物下滑量,安全可靠。

齿轮箱采用延性铸铁FCD- 45#铜铸造, 延展性强,不易断裂。

专用电机采用B级绝缘的卷扬机专用电动机,起动转柜大,惯性小,温升低,可长时间频繁使用。

传动齿轮采用优质钢材,经特殊热处理及高精度加工,具有耐磨性强、低噪音、传动效率高及机械性能佳等特点。

机体固定架采用标准槽钢焊接而成,可方便安装于建筑工地、仓储码头等不同工作场所



产品参数

卷扬机型号 JM0.5T JM1T JM1.5T JM2T JM3T JM5T JM8T JM10T JM16T JM20T JM30T
钢丝绳额定拉力KN 5 10 15 20 30 50 80 100 160 200 300
总传动比I 36.6 40.59 54.38 54.9 88.6 119.34 174.93 208.8 273.35 304.37 387.7
卷筒 直径长度MN 165*300 165*400 219*460 219*475 219*570 325*625 400*960 425*970 500*1200 700*1300 780*1500
钢丝绳(容绳量)M 50(100) 70(160) 80(170) 80(180) 100(150) 0(200) 0(300) 0(300) 0(300) 0(450) 0(500)
钢丝绳 规格 6*19 6*19 6*19 6*19 6*19 6*19 6*37 6*37 6*37 6*37 6*37
直径MN 7.7 9.3 11 12.5 15.5 19.5 26 30 32 38 47.5
提升速度M/MN 22 22 22 16 16 9 9 9 9 9 8
电动机 型号 Y100L-4 Y132S-4 Y132M-S Y32M-4 Y160L-6 Y160L-6 YZR180-6 YZR200L-6 YZR225M-6 YZR250M-6 YZR250M-6
功率KW 2.2 5.5 7.5 7.5 11 11 15 22 30 45 45
转速R/MN 1420 1440 1440 1440 1440 970 960 960 960 960 960
制动器型号 TJ2-100 TJ2-150 TJ2-200 TJ2-200 TJ2-200 YZW300/45 YZW300/45 YZW300/45 YZW400/95 YZW400/95 YZW400/95
外形尺寸(长*宽*高) 710*575*340 720*745*400 980*860*500 920*860*530 1330*1135*800 1330*1135*800 1720*1598*870 1920*1680*890 2150*2195*1200 2315*2400*1600 2680*2270*1850
整机重量KG 120 230 340 450 550 800 1700 2200 3800 5600 8500

备注:由于技术不断更新,参数或有变更,详细最新参数询客服了解,请拨打400-966-5869
