HC电动葫芦

 当前位置:首页 - 产品中心 - 钢丝绳电动葫芦 - HC大吨位电动葫芦

产品介绍

      外壳:铝合金外壳,坚实而质轻。有特色散热片,散热快,可连续使用,效率达40%。整体密闭式结构,可使用在化工厂、电镀厂等地方.

      磅磁刹车:最新设计的磁力产生器,其特性为产磁。可在电源切断的同时间刹车,保证吊重时刹车绝对确保安全。极限开关:吊上吊下都有极限开关装置,使自动停止,防止链条超出,确保安全. .

      链条:采用进口FEC80超级加热处理合金钢链条。在雨水、海水、化学品及其他恶劣状况下使用安全无虑。吊钩:经热锻造,强度绝佳,不易断裂。下吊钩可360*旋转 ,附安全舌片,确保操作安全。支撑架:吊重支撑架由两片钢板组合,非常坚固。

      变压器: 24V/36V变压装置。操作时,万-漏电,可防止意外事故发生,下雨时,可保证安全使用。电磁接触器:高效率电磁接触器,可高频率使用,没有问题。

      逆相保护装置:特殊电线装置,当电源接线错误时,控制电路无法动作。

按钮开关:使用防水按钮开关。




产品参数

HC、HM型系列电动葫芦技术性能和外形尺寸参数(16T-80T)
型号 HC型           HM型
起重量 16T 20T
起升高度 9 12 16 18 20 24 30 35 40 45 48 9 12 16 18 20 24
起升速度 米/分 3.5(3.5/0.35) (3.5/0.3) (4/0.4)
运行速度 米/分 20 20
钢丝绳 绳直径 毫米 17.5 20
丝直径 毫米 0.7 0.9
结构形式 6×37+1 6×37+1
工字梁轨道型号(GB76-88) 50a-63c 50a-63c
环形轨道最小半径 3 3.5 4.6 3 3.5 4.6
起升电动机 型号 ZDX62-6(ZD52-4) ZDX62-6(ZD52-4)
容量 千瓦 13 13/1.5 18.5 18.5/3.0
转速 转/分 920(1400) 920(1400)
相数   3 3
电压 380 380
电流 安培 40 40
频率 周/秒 50 50
运行电动机 型号 ZDY22-4(ZDY21-4) ZDY21-4
容量 千瓦 0.8×2 0.8×4
转速 转/分 1380 1380
相数   3 3
电压 380 380
电流 安培 2.4×2 2.4×2
频率 周/秒 50 50
工作类型及机构级别 中级M3 轻级M6

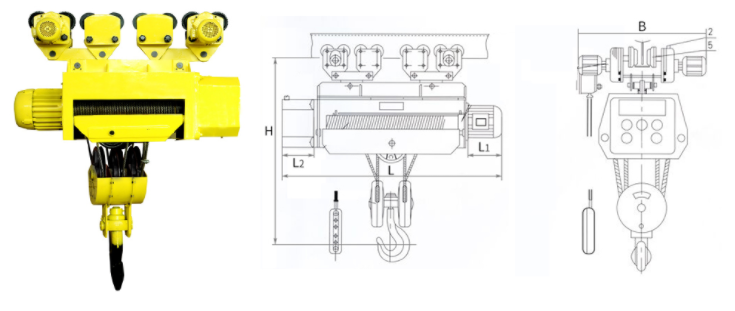

基本尺寸±2% H 毫米 1650 3385
L1 470 470
L2 396.5 396.5
L C 1685 1794 1938 2010 2083 2227 2444 2625 2800 2986 3094 1920 2038 2280 2368 2500 2720
M 1700 1809 1953 2025 2098 2242 2459 2640 2815 3001 3109 1935 2053 2295 2383 2515 2735
m 895 1004 1148 1120 1293 1437 1654 1835 2010 2116 2304 1130 1248 1490 1578 1710 1930
n 400 400
h 435 435
φ 37 37
B 1058 1058
E 2265 2265
F 637 860
总量     ±15% C 公斤 1985 2150 2200 2320 2400 2510 2550 2650 2850 3030 3160 2450 2950 3156 3356 3500 3750
M 2185 2350 2400 2500 2600 2720 2850 2930 3050 3210 3330 2750 3250 3456 3656 3800 4050
C固 1635 1760 1890 2030 2100 2230 2420 2540 2650 2410 2930 1950 2450 2656 2856 3000 3250
M固 1835 1960 2090 2230 2340 2430 2600 2700 2850 2910 3000 2250 2750 2956 3156 3300 3550

HC、HM型系列电动葫芦技术性能和外形尺寸参数(16T-80T)
型号 HC型           HM型
起重量 25T 32T 50T 80T
起升高度 9 12 16 18 20 24 9 12 16 18 20 24 9 12 16 18 20 24 9 12 16 18 20 24
起升速度 米/分 2.4/0.24 (3/0.3) 2.4/0.24 (3/0.3) 2.4/0.24 2.4/0.24
运行速度 米/分 20
钢丝绳 绳直径 毫米 20 26 26 26
丝直径 毫米 0.9 1.7 1.7 1.7
结构形式 6×37+1 6×19+1 6×19+1 6×19+1
工字梁轨道型号(GB76-88) 50a-63c 50a-63c
环形轨道最小半径 3 3.5 4.6
起升电动机 型号 ZDX62-6(ZD52-4) ZDX62-6 ZDX62-6 ZDX62-6
容量 千瓦 18.5 18.5/3.0 18.5 18.5/3.0 18.5 18.5/3.0 18.5 18.5/2.0
转速 转/分 920(1400) 920 920 920
相数   3 3 3 3
电压 380 380 380 380
电流 安培 40 40 40 40
频率 周/秒 50 50 50 50
运行电动机 型号 ZDY21-4 ZDY21-4
容量 千瓦 0.8×4 1.5×4
转速 转/分 1380 1380
相数   3 3
电压 380 380
电流 安培 2.4×2 2.4×2
频率 周/秒 50 50
工作类型及机构级别 轻级M6 轻级M3 轻级M3 轻级M3
基本尺寸±2% H 毫米 3385
L1 470 470 470 470
L2 396.5 396.5 396.5 396.5
L C 2060 2280 2412 2566 2830 3116 2048 2264 2553 2697 2842 3131 2300 2571 2932 3113 3293 3654 2300 2571 2932 3113 3293 3654
M 2075 2295 2427 2581 2845 3131 2063 2279 2568 2712 2857 3146 2315 2586 2947 3128 3308 3669 2315 2586 2947 3128 3308 3669
m 1270 1490 1622 1776 2040 2326 1258 1474 1763 1907 2050 2341 1510 1781 2142 2323 2503 2864 1510 1781 2142 2323 2503 2864
n 400 400 400 400
h 435 435 435 435
φ 37 50 50 50
B 1058
E 2265 2265 2265 2265
F 980 860 980 980
总量     ±15% C 公斤 2600 2800 3000 3300 3500 3900 3200 3406 3712 3918 4124 4330
M 2900 3100 3300 3600 3800 4200 3500 3706 4012 4218 4421 4630
C固 2100 2300 2500 2800 3000 3400 2600 2806 3112 3318 3524 3730 5460 5920 6380 6820 7280 7860 5460 5920 6380 6820 7280 7860
M固 2400 1600 2800 3100 3300 3700 2900 3006 3312 3518 3724 3930 5860 6320 6780 7220 7680 8266 5860 6320 6780 7220 7680 8266

备注:由于技术不断更新,参数或有变更,详细最新参数询客服了解,请拨打400-966-5869
